فاصله بین دندانه‌ها چه تاثیری بر افت فشار یک هیت سینک دندانه‌دار مشکی دارد؟

هنگامی که صحبت از مدیریت حرارتی به میان می آید، سینک های حرارتی دندانه دار سیاه راه حلی محبوب هستند، به خصوص در کاربردهای با کارایی بالا. به عنوان تامین کننده سینک های حرارتی دندانه دار مشکی، من از نزدیک شاهد اهمیت درک هر جنبه ای از این محصولات برای رفع نیازهای متنوع مشتریان خود بوده ام. یکی از جنبه های مهم که اغلب نادیده گرفته می شود، تأثیر فاصله دندان ها بر افت فشار است.

اصول اولیه هیت سینک های دندانه دار مشکی

سینک های حرارتی دندانه دار مشکی به دلیل هدایت حرارتی عالی و طراحی با سطح بالا شناخته شده اند. اسکی کردن یک فرآیند تولیدی است که دندان‌های باله مانند و نازکی را روی هیت سینک ایجاد می‌کند. این دندانه ها به طور قابل توجهی سطح در دسترس برای انتقال گرما را افزایش می دهند و امکان خنک سازی کارآمدتر را فراهم می کنند. پوشش سیاه روی هیت سینک نه تنها ظاهر زیبایی به آن می بخشد، بلکه انتشار آن را نیز افزایش می دهد و اتلاف گرما را بیشتر بهبود می بخشد.

مفهوم افت فشار

افت فشار یک پارامتر حیاتی در طراحی هیت سینک است. در زمینه هیت سینک، به کاهش فشار سیال خنک کننده (معمولاً هوا) هنگام عبور از هیت سینک اشاره دارد. افت فشار بالا به این معنی است که انرژی بیشتری برای حرکت سیال خنک کننده از طریق هیت سینک مورد نیاز است. این چندین پیامد دارد. در مرحله اول، می تواند مصرف برق سیستم خنک کننده را افزایش دهد، زیرا فن ها یا پمپ ها باید سخت تر کار کنند. ثانیا، می تواند سرعت جریان سیال خنک کننده را محدود کند، که به نوبه خود می تواند بر عملکرد کلی انتقال حرارت سینک حرارتی تأثیر بگذارد.

تاثیر فاصله دندانی بر افت فشار

فاصله دندانه باریک

هنگامی که دندانه های هیت سینک دندانه دار مشکی از هم فاصله نزدیکی دارند، مسیرهای جریان سیال خنک کننده باریک تر می شوند. این امر مقاومت بیشتری در برابر جریان هوا ایجاد می کند و در نتیجه افت فشار بالاتری ایجاد می کند. گذرگاه‌های باریک، هوا را مجبور می‌کند در ناحیه‌ای محدودتر جریان یابد و باعث می‌شود مولکول‌های هوا بیشتر با سطوح دندان برخورد کنند. این برخوردها انرژی را از بین می برد و منجر به کاهش فشار می شود.

از یک طرف، فاصله باریک دندان می تواند ضریب انتقال حرارت را افزایش دهد. افزایش سطح در واحد حجم به دلیل فاصله نزدیک دندان ها امکان انتقال گرما کارآمدتر از سینک حرارتی به هوا را فراهم می کند. با این حال، افت فشار بالا مرتبط با فاصله باریک دندان می تواند سرعت جریان هوا را محدود کند. اگر افت فشار خیلی زیاد باشد، فن ممکن است نتواند هوای کافی برای حذف گرما را به طور موثر وارد کند و منجر به کاهش عملکرد کلی خنک‌کننده شود.

برای کاربردهایی که فضا محدود است و تراکم انتقال حرارت زیاد است، مانند درهیت سینک دو طرفه پشته ای کنترل برق DCC، فاصله دندانی باریک ممکن است گزینه مناسبی باشد. اما باید به توانایی فن برای غلبه بر افت فشار توجه کرد.

فاصله دندانی وسیع

برعکس، زمانی که فاصله دندان ها زیاد باشد، مسیرهای عبور جریان هوا وسیع تر می شوند. این باعث مقاومت کمتر در برابر جریان هوا و در نتیجه افت فشار کمتر می شود. هوا می تواند آزادانه تر از طریق هیت سینک حرکت کند و به انرژی کمتری از فن نیاز دارد.

با این حال، فاصله دندانی گسترده به این معنی است که سطح در واحد حجم کاهش می یابد. این می تواند منجر به ضریب انتقال حرارت کمتر در مقایسه با هیت سینک با فاصله دندانه باریک شود. معابر عریض تر همچنین ممکن است باعث شود که هوا در اطراف هیت سینک بدون تعامل موثر با تمام سطوح دندان جریان یابد و بازده کلی انتقال حرارت را کاهش دهد.

در کاربردهایی که فضای در دسترس بیشتر و چگالی انتقال حرارت کمتری وجود دارد، مانند دررادیاتور آب خنک کننده ترکیبی آلومینیومی، فاصله دندانی پهن ممکن است مناسب تر باشد. افت فشار کمتر اجازه می دهد تا سرعت جریان هوا بالاتر باشد که می تواند ضریب انتقال حرارت کمتر را جبران کند.

شواهد تجربی و مطالعات موردی

مطالعات متعددی برای تعیین کمیت رابطه بین فاصله دندانی و افت فشار در هیت سینک های دندانه دار مشکی انجام شده است. برای مثال، یک گروه تحقیقاتی آزمایش‌هایی را با استفاده از مدل‌های مختلف هیت سینک با فاصله‌های دندانی متفاوت انجام دادند. آنها افت فشار را در سرتاسر هیت سینک اندازه گیری کردند و در عین حال سرعت جریان هوا را ثابت نگه داشتند. نتایج روند واضحی را نشان داد: با کاهش فاصله دندانی، افت فشار به طور تصاعدی افزایش یافت.

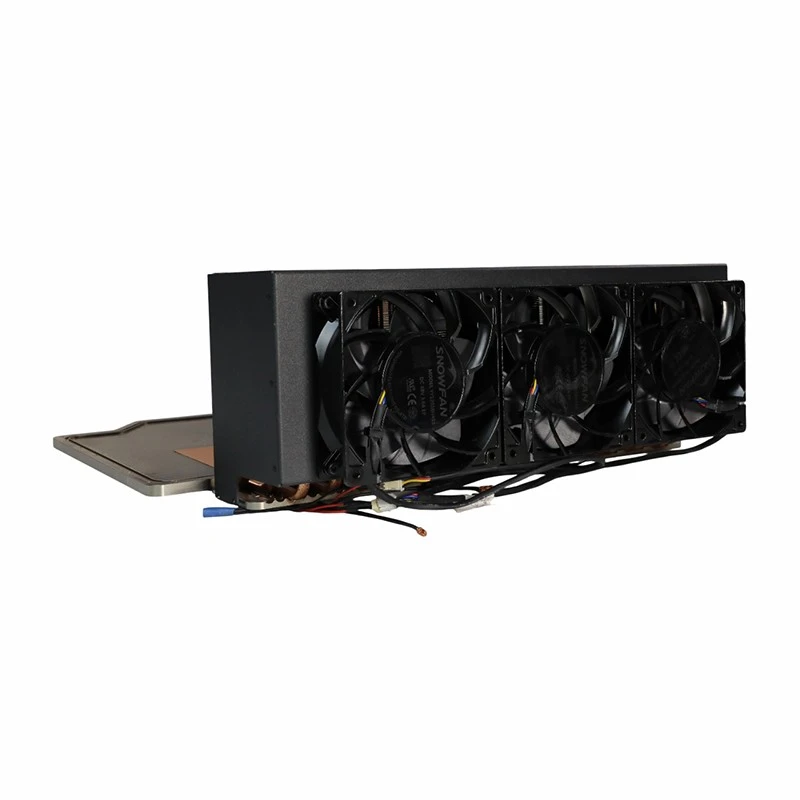

در یک مطالعه موردی در دنیای واقعی، یک مشتری در صنعت الکترونیک با مشکل گرمای بیش از حد در ماژول لیزر خود مواجه بود. آنها در ابتدا از یک هیت سینک با فاصله دندانی وسیع استفاده کردند، اما عملکرد خنک کننده کافی نبود. پس از مشورت با تیم ما، ما یک هیت سینک با فاصله دندانی باریک تر را توصیه کردیم. در حالی که افت فشار افزایش می‌یابد، ما همچنین یک فن قوی‌تر برای اطمینان از جریان هوای کافی ارائه کردیم. راه اندازی جدید به طور قابل توجهی عملکرد خنک کننده ماژول لیزر را بهبود بخشیده است، مشابه آنچه که یکهیت سینک ماژول لیزری با هوا خنکباید عملکرد بهینه داشته باشد.

بهینه سازی فاصله دندانی برای کاربردهای مختلف

انتخاب فاصله دندانی مناسب برای هیت سینک دندانه دار مشکی به عوامل مختلفی بستگی دارد. اینها شامل فضای موجود، الزامات انتقال حرارت، قدرت سیستم خنک کننده و افت فشار مجاز می باشد.

برای کاربردهای با توان بالا که در آن چگالی گرما بسیار زیاد است، باید بین افت فشار و ضریب انتقال حرارت مصالحه ایجاد شود. فاصله دندانی کمی بیشتر از حداقل ممکن می تواند برای کاهش افت فشار بدون آسیب رساندن به عملکرد انتقال حرارت زیاد استفاده شود. علاوه بر این، استفاده از فن های با کارایی بالا یا بهبود مسیر جریان هوا می تواند به غلبه بر افت فشار کمک کند.

در کاربردهای کم مصرف، جایی که تولید گرما نسبتاً کم است، فاصله دندانه ای وسیع معمولا بهترین گزینه است. این اجازه می دهد تا یک راه حل خنک کننده کم هزینه و انرژی کارآمد با حداقل افت فشار ایجاد کنید.

نتیجه گیری و فراخوان برای اقدام

در نتیجه، فاصله دندانه‌های حرارتی دندانه دار مشکی تأثیر عمیقی بر افت فشار دارد که به نوبه خود بر عملکرد کلی خنک‌کننده و مصرف انرژی سیستم تأثیر می‌گذارد. به عنوان یک تامین کننده، ما پیچیدگی این روابط را درک می کنیم و متعهد هستیم که بهترین راه حل های مناسب برای هیت سینک را به مشتریان خود ارائه دهیم.

چه در حال کار بر روی یک پروژه الکترونیکی با توان بالا یا یک برنامه خنک کننده با توان کم باشید، ما تخصص و طیف محصولی را برای رفع نیازهای شما داریم. تیم مهندسان ما می توانند به شما کمک کنند تا فاصله دندانی بهینه را برای نیازهای خاص خود انتخاب کنید و از حداکثر راندمان انتقال حرارت و حداقل مصرف انرژی اطمینان حاصل کنید.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد هیت سینک های دندانه دار مشکی ما هستید یا می خواهید درباره خرید احتمالی صحبت کنید، توصیه می کنیم با ما تماس بگیرید. ما آماده شرکت در بحث های عمیق هستیم و اطلاعات دقیق محصول و پشتیبانی فنی را در اختیار شما قرار می دهیم. بیایید با هم کار کنیم تا راه حل مدیریت حرارتی عالی برای پروژه شما پیدا کنیم.

مراجع

• Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم جان وایلی و پسران
• Kays، WM، و Crawford، ME (1993). انتقال حرارت و جرم همرفتی مک گراو - هیل.
• صنایع مختلف - مقالات تحقیقاتی خاص در مورد طراحی و عملکرد سینک حرارتی.
